一站式PCBA加工廠家今天為大家講講PCB板變形對PCBA加工有什么影響？PCB板變形的五大質量隱患。在電子產品制造領域，PCB板作為電子元器件的核心載體，其物理形態的穩定性直接影響著PCBA加工質量。PCB板變形是導致PCBA加工良率下降的關鍵隱患之一，本文將從專業角度解析PCB變形的影響機理，并分享我們的技術解決方案。

　　一、PCB板變形的五大質量隱患

　　1. 精密焊接缺陷

　　當PCB板發生0.5mm以上的翹曲時，SMT貼片過程中焊膏印刷均勻性將下降23%。在回流焊階段，變形板卡會導致QFP封裝器件引腳虛焊率提升至正常值的2.8倍，BGA焊點氣孔率增加40%以上。

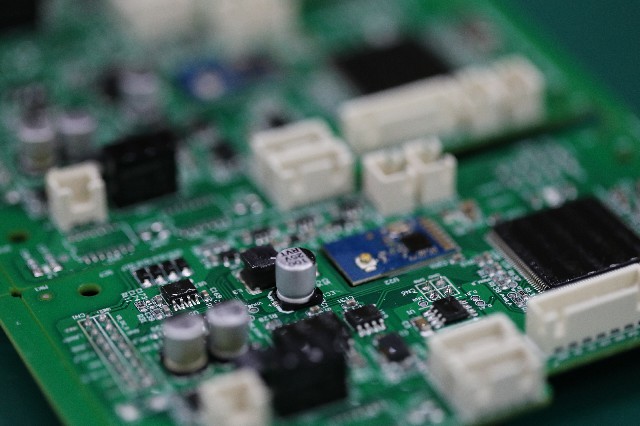

　　2. 元器件機械應力損傷

　　彎曲的PCB板在DIP插件工序中，通孔元件引腳承受的剪切應力可達正常值的3-5倍。這種持續應力會導致多層板內層銅箔出現微裂紋，經高溫老化測試后，線路阻抗異常率最高可達12%。

　　3. 自動化測試誤差

　　在ICT/FCT測試環節，變形板卡與測試治具的接觸不良率提升約35%。此類接觸不良引發的誤判率占整體測試異常的28%，嚴重影響生產效率。

　　4. 組裝結構匹配異常

　　對于需要精密組裝的醫療設備、工業控制器等產品，PCB變形超過0.75mm時，與外殼的裝配合格率下降至不足60%。我們?cè)鴰椭翅t(yī)療器械客戶解決因變形導致的屏蔽罩安裝問題，使產品直通率從73%提升至98.6%。

　　5. 長期可靠性風險

　　經2000小時高溫高濕試驗驗證，存在變形的PCBA產品，其焊點疲勞壽命縮短約30-40%。在振動測試中，變形板卡的元件脫落風險是標準板的2.3倍。

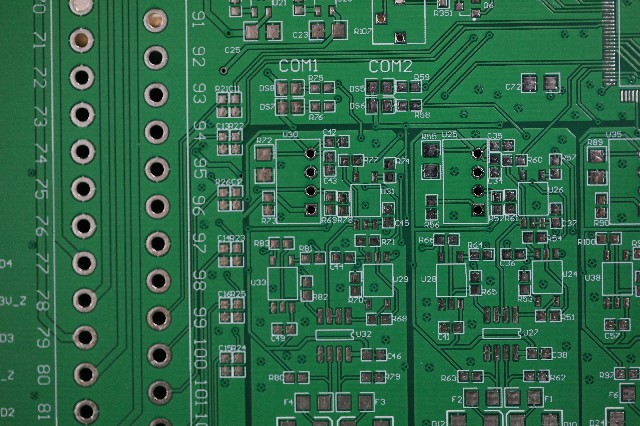

　　二、PCB變形的成因深度解析

　　導致PCB變形的關鍵因素包括：

　　- 材料選型失當：FR-4基板Tg值低于130℃時，回流焊變形風險增加45%

　　- 疊層設計缺陷：非對稱層壓結構導致Z軸膨脹系數差異超過15%

　　- 熱應力沖擊：波峰焊時板面溫差超過80℃引發的局部應力集中

　　- 工藝參數偏差：SMT回流焊溫升速率超過3℃/秒時，變形概率增加30%

　　三、PCB變形系統化解決方案

　　1. 設計階段預防措施

　　? 提供專業的疊層結構仿真服務，通過ANSYS軟件預測變形趨勢

　　? 開發智能拼板方案，采用郵票孔+加強筋設計，降低V-CUT應力

　　? 推行DFM審核制度，對元件布局熱平衡性進行優化

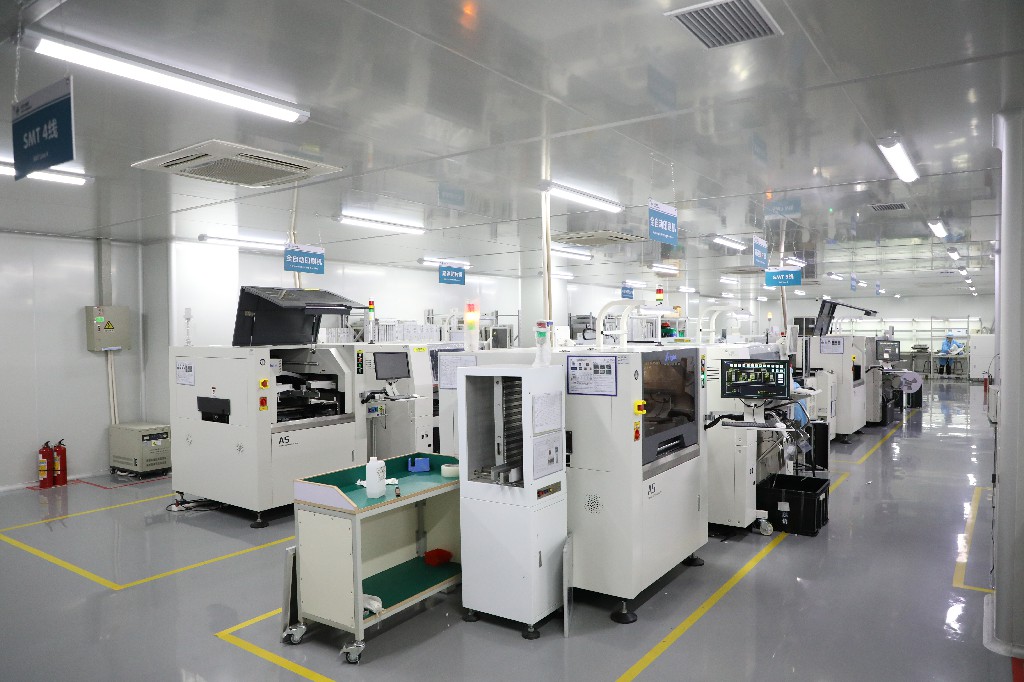

　　2. 生產制程控制技術

　　? 配置全自動PCB烘烤線，精準控制預烘烤參數(125℃±5℃，4-6小時)

　　? 采用三段式回流焊曲線優化技術，將峰值溫度偏差控制在±2℃以內

　　? 創新應用真空托盤過爐工藝，使大尺寸板卡(400mm以上)變形量降低70%

　　3. 質量保障體系

　　? 在線部署3D激光翹曲度檢測儀，實時監控0.05mm級形變

　　? 建立PCB來料形變數據庫，實施批次分級管理

　　? 開發智能補償系統，對微變形板卡進行貼裝參數動態調整

　　關于PCB板變形對PCBA加工有什么影響？PCB板變形的五大質量隱患的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
