一站式PCBA加工廠家今天為大家講講PCB抄板打樣如何確保成功率高?PCB抄板打樣確保成功率的要素。在電子產品研發與逆向工程中，PCB抄板打樣是快速驗證設計、縮短開發周期的關鍵環節。然而，抄板成功率直接影響項目進度和成本控制。為確保成功率，需從技術流程、工具選擇、質量控制等多維度綜合把控，以下是具體策略：

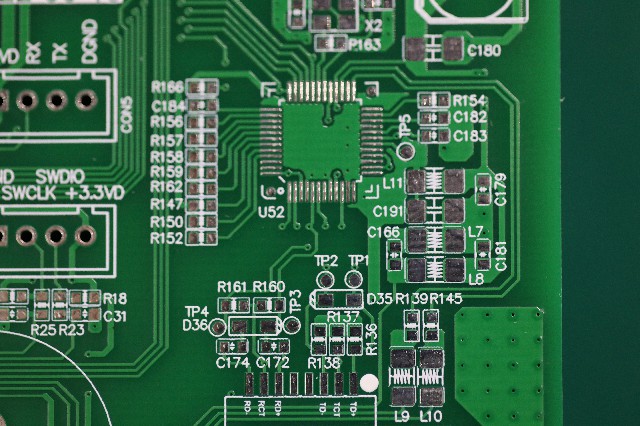

　　PCB抄板打樣確保成功率的要素

　　一、前期準備：精準解析原始PCB

　　高精度掃描與成像

　　使用專業設備(如高分辨率掃描儀、X射線檢測儀)獲取PCB的頂層、底層、內層圖像，分辨率需達到設計規則要求(如0.1mm線寬對應至少1200dpi)。

　　對多層板，需通過X射線或分層顯影技術分離各層，確保內層走線、過孔位置精準。

　　元件參數逆向提取

　　拆解PCB并記錄所有元件型號、參數(如電阻阻值、電容容值、IC型號)，優先使用熱風槍或?qū)Ｓ貌鸷概_避免損傷元件。

　　對BGA、QFN等封裝，需通過X射線或顯微鏡確認焊點布局，避免遺漏。

　　設計文件逆向生成

　　使用PCB設計軟件(如Altium Designer、EAGLE)導入掃描圖像，通過校準工具對齊各層，確?？孜?、焊盤精準重疊。

　　手動繪制缺失部分(如絲印層、阻焊層)，并核對網絡表與原始PCB的電氣連接一致性。

　　二、設計驗證：規避潛在風險

　　DRC/ERC檢查

　　運行設計規則檢查(DRC)，確保線寬、間距、孔徑符合PCB廠商工藝能力(如最小線寬6mil、最小孔徑0.3mm)。

　　執行電氣規則檢查(ERC)，驗證網絡連接、短路/斷路問題。

　　3D建模與仿真

　　通過3D建模工具(如SolidWorks PCB)檢查元件布局合理性，避免機械干涉(如高元件與散熱器碰撞)。

　　對高速信號(如USB、HDMI)進行信號完整性仿真，優化阻抗匹配和串?dāng)_控制。

　　可制造性分析(DFM)

　　與PCB廠商溝通工藝限制(如最小鉆孔公差、表面處理選項)，調整設計參數(如增加淚滴焊盤、優化拼板方式)。

　　對特殊工藝(如盲埋孔、剛?cè)峤Y(jié)合板)提前確認廠商能力，避免后期返工。

　　三、打樣生產：嚴格把控工藝環節

　　選擇可靠廠商

　　優先選擇有逆向工程經驗的廠商，提供完整設計文件(Gerber、BOM、裝配圖)并明確技術要求(如阻抗控制、表面處理)。

　　要求廠商提供樣板測試報告(如飛針測試、X光檢測)，確認無短路/斷路。

　　分階段驗證

　　裸板測試：使用飛針測試儀驗證網絡連通性，重點檢查高密度區域(如BGA焊盤)。

　　貼片測試：手工焊接關鍵元件(如CPU、電源芯片)，通過示波器、邏輯分析儀驗證功能。

　　環境測試：對樣板進行高溫高濕、振動測試，確?？煽啃苑显荚O(shè)計標準。

　　迭代優化

　　對首次打樣失敗的問題(如層間短路、元件不兼容)，分析根本原因(如設計文件錯誤或工藝缺陷)，更新設計文件后重新打樣。

　　建立問題庫，記錄常見錯誤(如絲印錯位、孔徑偏差)，為后續項目提供參考。

　　四、關鍵工具與資源推薦

　　掃描設備：V5000 PCB掃描儀(支持多層板分離)、X-Ray檢測儀(如Nordson DAGE)。

　　設計軟件：Altium Designer(逆向工程插件)、KiCad(開源替代方案)。

　　測試工具：飛針測試儀(如Seica Pilot)、示波器(如Rigol DS1054Z)。

　　廠商資源：通過PCB行業平臺(如JLCPCB、PCBWay)篩選支持逆向工程的廠商，查看用戶評價。

　　五、常見風險與應對

　　元件停產：提前查詢元件生命周期，替換為兼容型號(如通過Digi-Key、Mouser的替代件搜索功能)。

　　多層板對齊誤差：要求廠商使用X光定位或光學對準技術，控制層間偏差≤2mil。

　　知識產權風險：確保抄板僅用于合法用途(如維修、備件生產)，避免侵犯專利或版權。

　　通過系統化的流程管控和工具輔助，PCB抄板打樣的成功率可提升至95%以上。核心原則是：以原始PCB為基準，通過技術手段還原設計意圖，同時結合現代制造工藝進行優化。
